cranewheel与Crane track的知识

time：2018-08-29source：crane厂家wheelNumber of views：2189

cranewheel与Crane track的知识，cranewheel与cranetrack是门式、bridge typecrane运行机构的一个组成部件。本文主要介绍cranewheel分类、cranewheel型式、cranewheel尺寸、cranewheel型号surface示方法，Crane track型号、Crane track规格、Crane track尺寸。

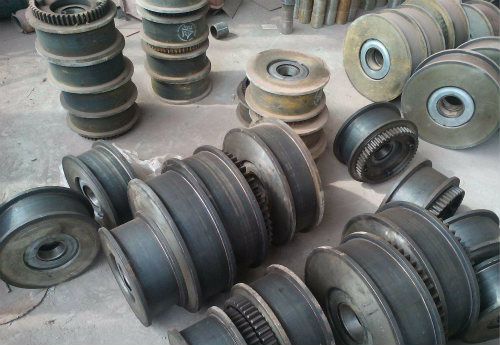

cranewheel
1、cranewheel分类：wheel分为双轮缘wheel(代号SL)。轮缘高25mm～30mm。在桥Gantry crane的行走机构中使用比较广泛。Single wheel rim(代号DL)，轮缘高为20mm～25mm，多用于直径小于500mm的crane小车行走轮。安装是轮缘一端布置在track外侧。无轮缘wheel(代号WL)的使用是为了防止track轮缘和track摩擦产生的啃轨，但容易脱轨，使用受到限制。

2、cranewheel尺寸surface
cranewheel的Basic dimensions（JB/T 6392-2008）
Basic dimensions（mm）
D D1 B B1
100 130 80~100 95~100
125 140 80~100 95~100
160 190 90~100 95~100
200 230 95~100 95~100
250 280 95~140 95~140
315 350 95~210 95~210
400 440 105~210 105~210
500 540 105~210 105~210
630 680 120~210 120~210
710 760 140~210 140~210
800 850 140~210 140~210
900 950 145~220 140~220
1000 1060 145~220 140~220
(1250) 1310 145~220 140~220
注：本surface中的基本cranewheel参数宜优先使用

3、 wheel型号surface示方法：
直径D=710mm，轮宽B=155mm的双轮缘wheel，标记为：wheelSL-710×155 ；
直径D=315mm，轮宽B=110mm的Single wheel rim，标记为：wheelDL-315×110；
直径D=630mm，轮宽B=145mm的无轮缘wheel，标记为：wheelWL-630×145；

4、cranewheel踏面：wheel的踏面形状有圆柱形、圆锥形和鼓形。圆柱形多用于从动轮，也可用于驱动轮。圆锥形wheel多作crane大车驱动轮，常用锥度1：10，安装Time应将Wheel diameter大的一端安装在跨度内侧，使得运行平稳，自动走直效果好。鼓形wheel踏面为圆弧形，主要用于Electric hoist悬挂小车和圆形trackcrane。wheel的大小主要根据轮压决定，轮压增大，直径也变大。但直径不能过大，因此常用增加wheel数目的办法来解决轮压问题。当wheel数目超过四个Time，须采用铰接均衡车架。

5、wheel、track、轮压关系surface

Wheel diametermm

250

350

400

500

600

700

800

900

track型号

P11

P24

P38

QU70/P43

QU70

QU70

QU70

QU80

Maximum wheel pressure t

3.3

8.8

16

26

32

39

44

50

6、cranewheel材料与热处理 轧制wheel材料，应不低于GB/T699中规定的60steel。锻造wheel材料，踏面直径不大于400mm的wheel，应不低于GB/T699中规定的45steel；直径大于400mm的wheel应不低于55steel。铸造wheel材料，应不低于GB/T11352中规定的ZG340-640steel。 热处理后，应符合下surface的硬度要求。
surface18 wheel热处理要求

wheel踏面直径

踏面和轮缘内侧面硬度HB

淬硬层260HB处深度

≤400

300~380

≥15

＞400

300~380

≥20

7、cranewheel的检验及报废
1、cranewheel应经常进行下列项目的检验：
1.1 圆柱形踏面的两主动轮，Wheel diameter在250~500mmWithin the scope，当两轮直径偏差大于0.125~0.25mmTime；Wheel diameter在500~900mmWithin the scope，当两轮直径偏差大于0.25~0.45mmTime应修理。
1.2 圆柱形踏面的两被动轮。Wheel diameter在250~500mmWithin the scope，当两轮直径偏差大于0.6~0.76mmTime；Wheel diameter在500~900mmWithin the scope，当两轮直径偏差大于0.76~1.10mmTime应修理。
1.3圆锥形踏面两主动轮直径偏差大于名义直径的1/1000Time应重新加工修理。
1.4 踏面剥离面积大于50px2，深度大于3mmTime，应重新加工修理。
1.5 轮缘断裂破损或其他缺陷的面积不应超过3 cm2，深度不得超过壁厚的30%，且同一加工面上的缺陷不应超过三处。
1.6 wheel装配后基准断面的摆幅不得大于0.1mm，径向跳动应在Wheel diameter的公差Within the scope。装配好的wheel组，用于转动应灵活、无阻滞。
2、Single beam cranewheel的报废 ：
2.1轮缘轮辐等出现裂纹，应报废。
2.2轮缘厚度磨损量达原厚度的50％应报废。
2.3踏面磨损均匀，踏面厚度磨损量达原厚度的15％应报废；
2.4wheel踏面因疲劳出现剥落Time应报废；
2.5wheel轮缘厚度弯曲变形量达原厚度的20％应报废；
2.6 踏面出现麻点，当Wheel diameter小于500mm，麻点直径大于1mm；或Wheel diameter大于500mm，麻点直径大于1.5mm，且深度大于3mm，数量多于5处Time应报废。

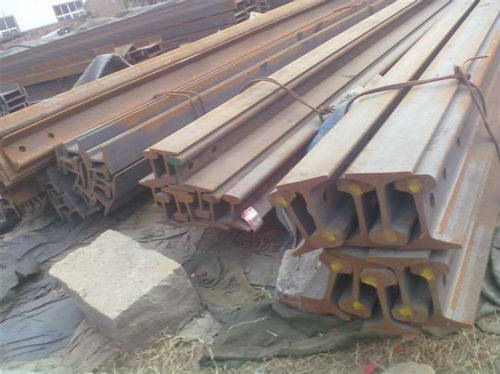

Crane track
1、Crane track
2、中小型crane小车常采用轻型铁路steel轨（GB/T11264-1989）。
其尺寸规格如下图： surface19 轻轨尺寸规格

项目轨型

kg/m

截面尺寸

截面面积

A/cm2

理论质量

W(kg/m)

截面特性参数



轨高

底宽

头宽

头高

腰高

底高

腰厚

重心位置

惯性矩

截面系数

回转半径



A

B

C

D

E

F

t



C

/em

e

/em

I/cm4

z

/cm3

i

/em



mm



9

63.50

63.50

32.10

17.48

25.72

10.30

5.90

11.39

8.94

3.09

3.26

62.41

19.10

2.33



12

69.85

69.85

38.10

19.85

37.70

12.30

7.54

15.54

12.20

3.40

3.59

98.82

27.60

2.51



15

79.37

79.37

42.86

22.22

43.65

13.50

8.33

19.33

15.20

3.89

4.05

156.10

38.60

2.83



22

93.66

93.66

50.80

26.99

50.00

16.67

10.72

28.39

22.30

4.52

4.85

339.00

69.60

3.45



30

107.95

107.95

60.33

30.95

57.55

19.45

12.30

38.32

30.10

5.21

5.59

606.00

108.00

3.98


注：1、理论质量按密度为7.85g/cm3计算。 　　
2、长度尺寸系列：5.Om、5.5m、6.0m、6.5m、7.Om、7.5m、8.Om、8.5m、9m、9.5m、lO.Om。

大型crane机械常采用的cranesteel轨（YB/T5055-1993）
图24 cranesteel轨surface20 cranesteel轨尺寸规格

steel轨标号



理论重量/kg·m-1

尺寸/mm

b

b1

b2

s

h

h1

h2

R

R1

R2

r

r1

r2

QU70

52.8

70

76.5

120

28

120

32.5

24

400

23

38

6

6

1.5

QU80

63.69

80

87

130

32

130

35

26

400

26

44

8

6

1.5

QU100

88.96

100

108

150

38

150

40

30

450

30

50

8

8

2

QU120

118.1

120

129

170

44

170

45

35

500

34

56

8

8

2

3、cranetrack的安全技术检验
1、中小型crane小车常采用轻型铁路steel轨，大型crane常采用cranesteel轨。
2、检查steel轨，螺栓，夹头有无裂纹、松脱和腐蚀。如有，应及Time调整更换。
3、steel轨顶面若有小的疤痕或损伤，可用点焊补平，在用砂轮打光。轨顶面和侧面磨损超过3mm。
4、鱼尾板连接螺栓的数量应符合要求。
5、Electric hoist道轨的直线度±3，轨顶标高不超过10mm。
